Boîtier papillon

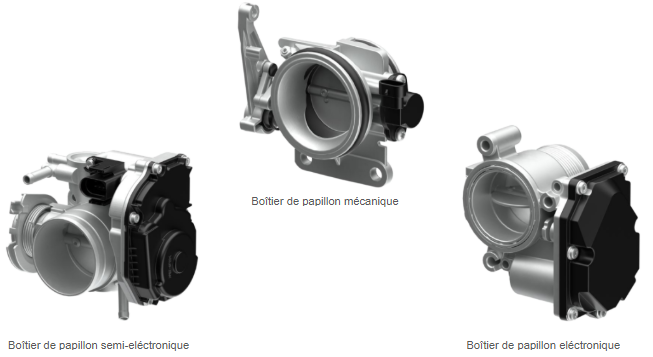

Tâches et nécessité

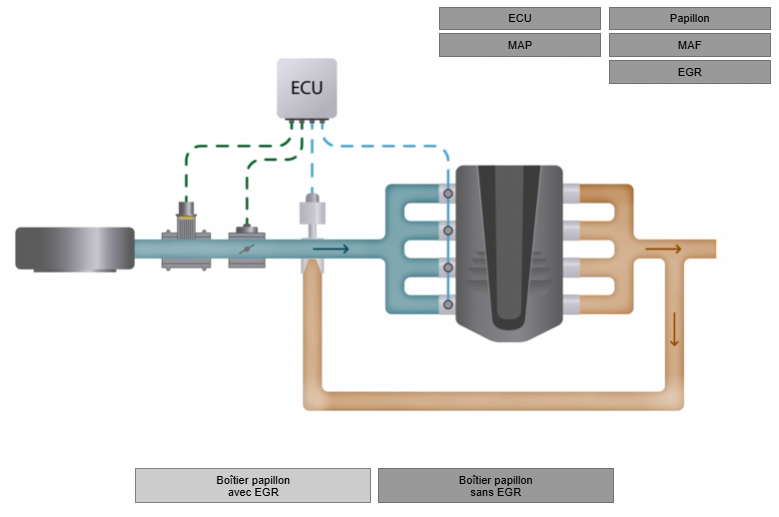

Le boîtier de papillon se trouve dans la conduite d’admission du moteur à combustion et contrôle le débit d’air qui entre dans le moteur.

Nécessité et domaines d’application

Le boîtier de papillon semi-eléctronique sert à réguler l’air dans un moteur à combustion.

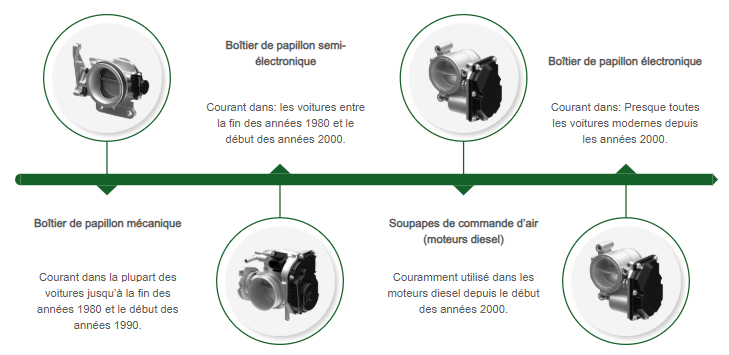

Selon le type de moteur, il a différents usages.

Description générale du système et fonctionnement

Le boîtier de papillon a trois états principaux, chacun correspondant à un scénario de fonctionnement spécifique dans le système d’admission du moteur. Ces états régulent l’admission de l’air et affectent les performances du moteur, l’économie de carburant et les émissions. Voici les principaux états:

Transitions entre les états

• Les boîtier de papillon modernes, particulièrement les systèmes de contrôle électronique du papillon (ETC), ajustent facilement entre ces états en se basant sur des signaux fournis par des capteurs (ex., position de la pédale d’accélérateur, charge du moteur et vitesse).
• Ces transitions sont cruciales pour la régularité de conduite, le contrôle des émissions et la réponse du moteur.

Chaque état joue un rôle vital dans le fonctionnement du moteur et les défaillances du boîtier de papillon peuvent provoquer de mauvaises performances ou des problèmes de moteur.

État de ralenti

Le premier état principal du boîtier de papillon: État de ralenti

1. Papillon fermé (État de ralenti)

• Description:
  • Le papillon est presque fermé, ne laissant passer qu’un débit d’air minimal vers le collecteur d’admission.
  • Cette position est typique quand le moteur est au ralenti ou quand il décélère.
• Objectif:
  • Conserve un passage d’air de petite taille pour préserver la combustion au régime de ralenti.
  • Le régulateur de ralenti ou les mécanismes de dérivation d’air peuvent ajuster le débit d’air pour stabiliser le moteur.
• Caractéristiques principales:
  • Forte dépression (basse pression) derrière le papillon.
  • Injection de carburant minimale, optimisée pour préserver le régime de ralenti.

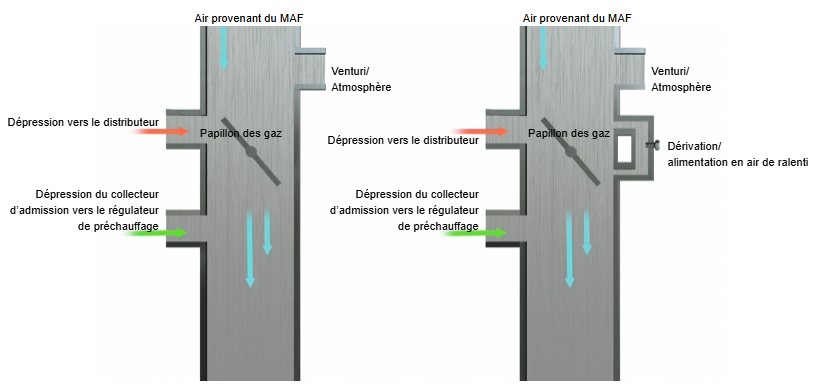

État partiellement chargé

e deuxième état principal du boîtier de papillon: État de charge partielle

2. Papillon partiellement ouvert (État de charge partielle)

• Description:
  • Le papillon s’ouvre partiellement en réponse à l’action du conducteur (pression modérée sur la pédale d’accélérateur).
  • Cet état est habituel pendant la conduite normale et continue.
• Objectif:
  • Fournit une quantité contrôlée d’air pour équilibrer puissance et rendement.
  • Permet une injection de carburant modérée en fonction de la demande.
• Caractéristiques principales:
  • Dépression modérée dans le collecteur d’admission.
  • Le débit d’air augmente proportionnellement à l’ouverture du papillon.

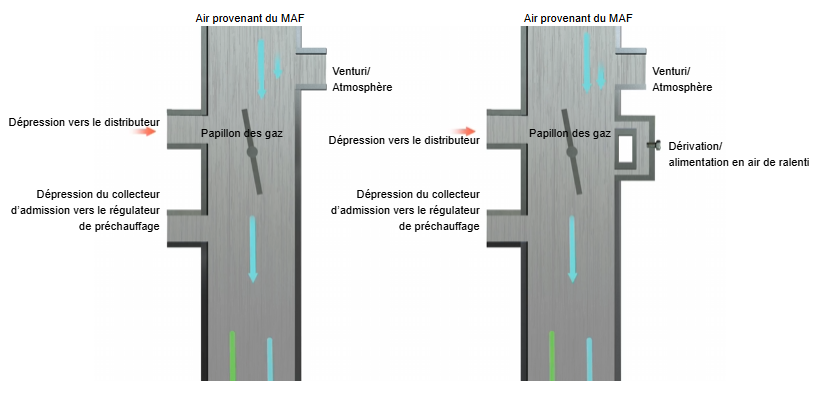

Papillon grand ouvert

Le troisième état principal du boîtier de papillon: Papillon grand ouvert

3. Papillon entièrement ouvert (Papillon grand ouvert)

• Description:
  • Le papillon est complètement ouvert, laissant passer un débit d’air maximal vers le collecteur d’admission.
  • Cet état se produit pendant les fortes accélérations ou la conduite hautes perform
• Objectif:
  • Maximise la sortie de puissance en permettant au moteur d’ingérer le plus grand volume d’air possible.
  • Correspond à une augmentation de l’injection de carburant et à des performances maximales du moteur.
• Caractéristiques principales:
  • La pression du collecteur d’admission avoisine celle de la pression atmosphérique (dépression minimale).
  • Avec des débits d’air élevés, le moteur atteint ses performances maximales.

Calage de l’allumage

The negative pressure for the Calage de l’allumage is usually taken between the throttle valve and the engine in the intake manifold. This means that when the throttle valve is closed, i.e. at idle or at low throttle, the air drawn in by the engine cannot flow in easily and there is a high vacuum.

Distributeur d’allumage à double diaphragme - Description générale

• Fonction:
  • Combine un réglage centrifuge, le réglage précoce et tardif du calage de l’allumage.
• Avantage:
  • Un allumage tardif au ralenti réduit les émissions grâce à une combustion plus complète.
  • Optimisation pour le ralenti, la charge partielle et la charge complète.

1. Ralenti (pas de charge):

Sous-pression élevée → réglage tardif.

2. Charge partielle (ouverture du papillon jusqu’à 1/4):

Réglage tardif dû à la haute sous-pression dans le carburateur.

3. Charge complète:

Les deux diaphragmes en position de repos → Seul le réglage centrifuge est actif.

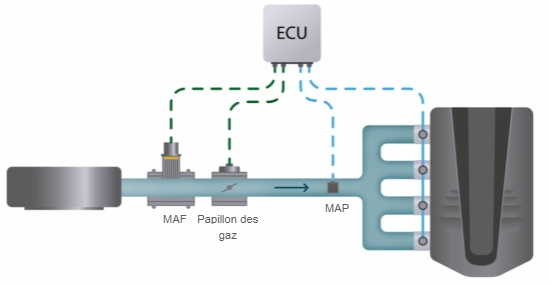

Pressions de l’air en amont et en aval du papillon des gaz (interaction MAF MAP)

L’interaction des pressions d’air en amont et en aval du papillon des gaz est centrale pour contrôler l’alimentation en air du moteur. Deux capteurs importants, le capteur de débit d’air massique (MAF) et le capteur de pression absolue du collecteur (MAP), enregistrent des données essentielles à cet endroit:

Les différences de pression et les valeurs typiques:

• Ralenti:
  • En amont du papillon des gaz: pression atmosphérique (~1 013 mbar).
  • Après le papillon des gaz: sous-pression importante (~300-400 mbar).
• État partiel:
  • Avant le papillon des gaz: pression atmosphérique.
  • Après le papillon des gaz: Dépression modérée (~600-800 mbar).
• Charge complète:
  • Avant le papillon des gaz: pression atmosphérique.
  • Après le papillon des gaz: Presque atmosphérique (~950-1 000 mbar).

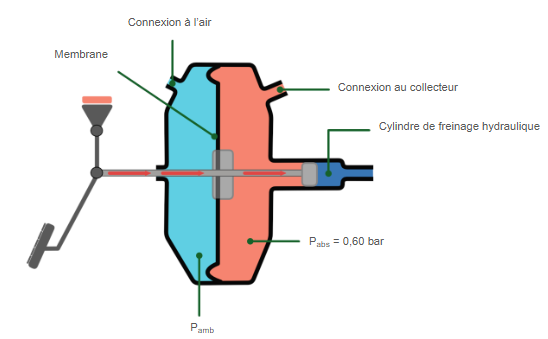

Servofrein

Le papillon des gaz joue un rôle important pour le servofrein car il utilise la sous-pression dans la conduite d’admission du moteur.

Quand le papillon des gaz est partiellement fermé, une dépression se crée dans la conduite d’admission, ce qui est nécessaire au fonctionnement du servofrein. Cette dépression s’utilise pour augmenter la force de freinage et faciliter le processus de freinage pour le conducteur.

Servofrein à sous-pression

• Usage:
  • Installé dans la plupart des systèmes de freinage des voitures.
• Fonctionnement:
  • Utilise la sous-pression pour augmenter la force de freinage.
  • Source de sous-pression:
    • Moteur à essence: Conduite d’admission dans le collecteur d’admission.
    • Moteur diesel: Pompe à vide (0,5-0,9 bar).

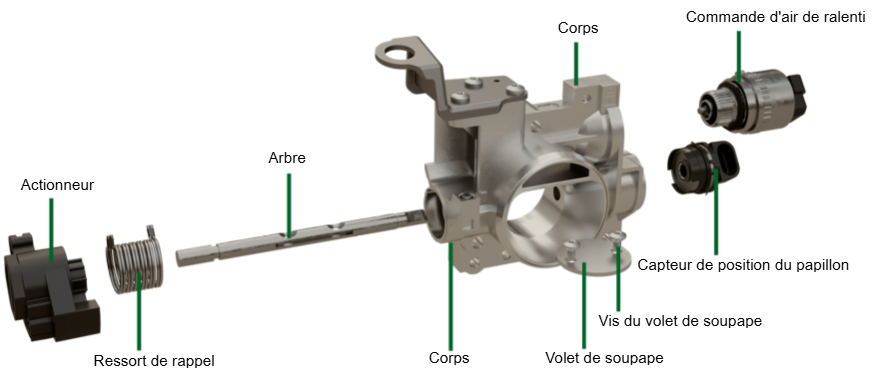

Boîtier de papillon mécanique - Construction et fonction

Le boîtier de papillon est mécaniquement lié à la pédale d’accélérateur et actionné par un câble.

• La position du papillon des gaz est transmise à l’unité de commande par le biais d’un signal électronique.

L’accélération est contrôlée par la pédale d’accélérateur, qui est connectée au papillon des gaz par le biais d’un câble Bowden.

• Il contrôle le clapet du papillon des gaz qui permet le passage du volume requis.

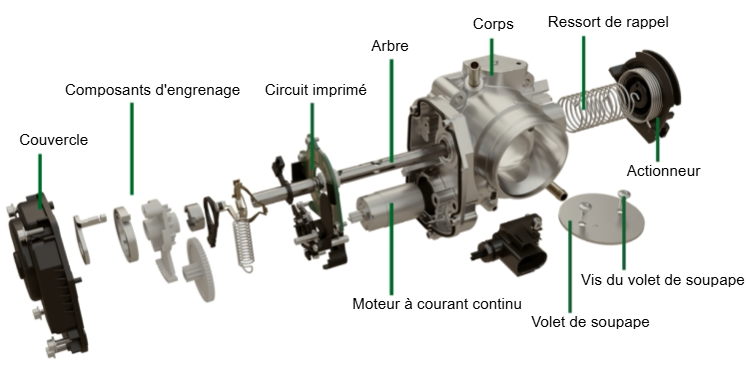

Boîtier de papillon semi-électronique - Construction et fonction

Avec un papillon des gaz électromoteur, la position du clapet du papillon se règle toujours mécaniquement à l’aide du câble Bowden.

• La position du papillon des gaz est transmise à l’unité de commande par le biais d’un signal électronique.
• Une fois tous les paramètres des divers capteurs synchronisés dans l’unité de commande, le réglage fin est réalisé par un moteur de positionnement sur le papillon des gaz !

Avec un papillon des gaz électromoteur, la position du clapet du papillon se règle toujours mécaniquement à l’aide du câble Bowden.

• La position du papillon des gaz est transmise à l’unité de commande par le biais d’un signal électronique.
• Une fois tous les paramètres des divers capteurs synchronisés dans l’unité de commande, le réglage fin est réalisé par un moteur de positionnement sur le papillon des gaz !

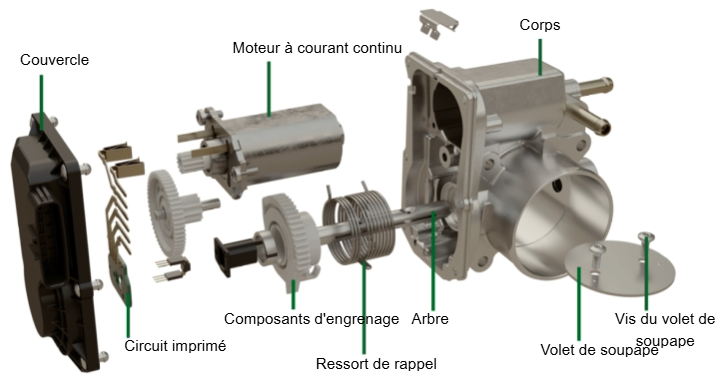

Boîtier de papillon électronique - Construction et fonction

Avec les papillons des gaz électroniques, il n’y a aucune connexion mécanique avec la pédale d’accélérateur. Au lieu de cela, la requête de conduite est détectée par une pédale d’accélérateur électronique.

• Le système de gestion du moteur compare continuellement ce signal aux données provenant des capteurs du moteur afin de calculer la position optimale du papillon.
• Le papillon des gaz électronique est contrôlé exclusivement par un servomoteur, qui est activé par le système de gestion du moteur par le biais d’un signal de commande.

Avec les papillons des gaz électroniques, il n’y a aucune connexion mécanique avec la pédale d’accélérateur. Au lieu de cela, la requête de conduite est détectée par une pédale d’accélérateur électronique.

• Le système de gestion du moteur compare continuellement ce signal aux données provenant des capteurs du moteur afin de calculer la position optimale du papillon.
• Le papillon des gaz électronique est contrôlé exclusivement par un servomoteur, qui est activé par le système de gestion du moteur par le biais d’un signal de commande.

Boîtier de papillon à soupapes de commande d’air (Diesel) - Construction et fonction

Dans les moteurs diesel, les papillons sont appelés soupapes de commande d’air et sont disponibles avec ou sans système électronique de commande intégré.

• Elles utilisent un moteur électrique pour réguler le passage de l’air admis afin de contrôler précisément la recirculation des gaz d’échappement et d’éviter les vibrations indésirables quand le moteur est coupé.

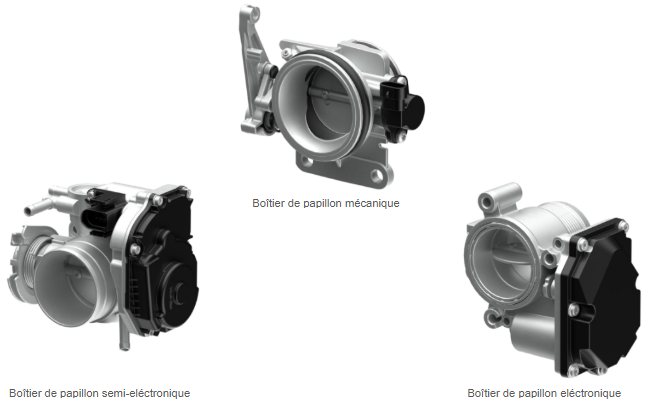

Conseils d’installation - Boîtier de papillon

1. Trouvez la position du papillon des gaz dans le livret technique du véhicule (différents fabricants utilisent différentes positions d’installation et différentes conceptions de papillons)
2. Le moteur doit toujours être froid
3. Ouvrez le capot
4. Enlevez les fixations du papillon des gaz
5. Débranchez le connecteur / décrochez le câble Bowden
6. Dévissez le papillon des gaz
7. Avertissement ! Faites attention à ce que rien ne pénètre dans le système d’admission ouvert
8. Revissez le nouveau papillon des gaz (remplacez le joint !)
9. Branchez le connecteur / accrochez le câble Bowden
10. Réinstallez les fixations du papillon des gaz
11. Fermez le capot
12. Si possible, ré-étalonnez le papillon des gaz à l’aide de l’appareil de diagnostic !

Dysfonctionnements

Signes d’un boîtier de papillon rempli de suies/contaminé ou défectueux:

1. Le moteur ne démarre pas ou ne tourne pas de manière régulière.
2. Puissance réduite du moteur.
3. Problèmes de ralenti (ex. fluctuations ou ralenti instable, réduction de régime retardée).
4. Témoin d’avertissement ‘Défaut du moteur’ (Check Engine) allumé.
5. Problèmes de réponse du papillon.
6. Consommation en carburant plus élevée.

Causes mécaniques

• Dépôts et contamination
  • De l’huile, de la saleté ou des suies peuvent s’accumuler sur le papillon, particulièrement dans les véhicules équipés de la recirculation des gaz d’échappement (RGE) ou de systèmes à brouillard d’huile.
  • Conséquence: Le clapet ne bouge plus librement, ce qui mène à des problèmes de ralenti ou à une réponse imprécise du papillon.
• Usure
  • Après une longue durée de fonctionnement, les pièces mécaniques telles que l’axe ou le levier de commande du papillon peuvent s’user.
  • Conséquence: Commande imprécise ou blocage.
• Blocage
  • Des objets ou des défauts dans le collecteur d’admission peuvent bloquer le mouvement du clapet.
  • Conséquence: Défaillance du moteur et perte de puissance.

Causes électriques

• Capteurs de position du papillon défectueux
  • Le papillon des gaz fonctionne avec des capteurs (TPS - Capteurs de position du papillon) qui surveillent la position et l’angle d’ouverture. Un défaut crée un problème d’interprétation de l’unité de commande.
  • Conséquence: Dysfonctionnement de la réponse du papillon.
• Défaut de l’actionneur
  • Le moteur électrique qui ouvre et ferme le papillon des gaz peut dysfonctionner pour cause de surchauffe ou d’usure.
  • Conséquence: Manque de contrôle du clapet.
• Problèmes de câble et de connexion
  • Des câbles corrodés, lâches ou cassés entre le papillon des gaz et l’unité de commande peuvent provoquer une perte de signal.
  • Conséquence: Communication interrompue et codes d’erreur.

Problèmes logiciels

• Manque d’étalonnage
  • Après le remplacement la batterie ou des réparations, le papillon des gaz doit souvent être ré-étalonné. Sinon, il fonctionnera de manière imprécise.
  • Conséquence: Fluctuations du ralenti ou mauvaise réponse du papillon.
• Erreur dans l’unité de commande (UCE)
  • Une erreur logicielle dans l’unité de commande du moteur peut faire en sorte que le papillon ne soit pas contrôlé correctement.
  • Conséquence: Performances irrégulières ou panne complète.

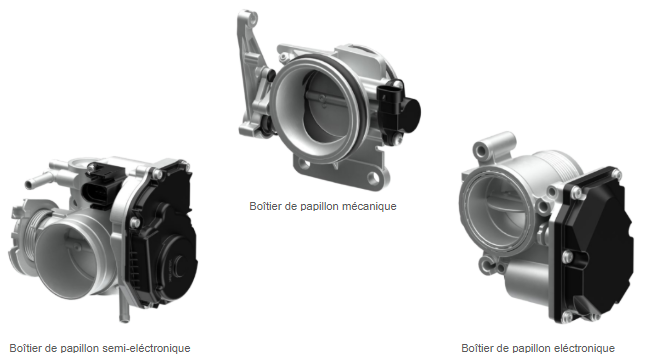

Dépannage

Un papillon des gaz défectueux peut être causé par divers facteurs: mécaniques, électriques ou logiciels. Voici les actions recommandées:

1. Relevez le code de défaut: Vous pouvez utiliser un appareil de diagnostic OBD-II pour déterminer les codes de défaut exacts.
2. Nettoyez le papillon des gaz: Des dépôts peuvent provoquer des problèmes mécaniques.
3. Vérifiez les connexions: Vérifiez les câbles et les connecteurs pour détecter la présence éventuelle de corrosion ou de dommages.
4. Programmation du logiciel: Après une réparation, il est possible qu’il faille ré-étalonner le papillon des gaz.
5. Atelier agréé: Si la cause reste introuvable, il est recommandé de se rendre à un atelier de réparation.

Signal

Le signal du papillon des gaz est essentiel au contrôle précis de l’alimentation en air du moteur. Il est généré et surveillé par des capteurs et des actionneurs qui sont intégrés dans le papillon des gaz.

Le potentiomètre du papillon est un composant important du système d’injection dans les véhicules modernes. Il mesure la position du papillon des gaz qui régule le débit d’air dans le moteur. Le potentiomètre envoie un signal électrique à l’unité de commande du moteur, qui utilise ces informations pour contrôler le mélange air/carburant de manière optimale. Ceci garantit une combustion efficace et de meilleures performances du moteur. Si le potentiomètre est défectueux, ceci peut mener à des problèmes tels que des pertes de puissance, voire un fonctionnement irrégulier du moteur.

Fonction:

Un potentiomètre de papillon avec un signal opposé fournit deux tensions:

• Signal principal: La tension augmente proportionnellement à l’ouverture du papillon.
• Signal secondaire: La tension diminue proportionnellement à l’ouverture du papillon (dans le sens opposé).

Valeurs normales du signal:

• Position du clapet du papillon:
  • Fermé: Environ 0,5 volt (5-10 % de l’ouverture maximum).
  • Position de ralenti: Environ 10-15 %.
  • Complètement ouvert: 4,5 volts (90-100 % de l’ouverture maximum).
• Déviations:
  • Une déviation entre le capteur A et le capteur B mène à des codes d’erreur (ex. P2135).

Graphique du signal

Le diagramme du signal indique un potentiomètre de papillon avec un signal opposé:

• Signal principal (bleu): La tension augmente proportionnellement à l’ouverture du papillon (ex. de 0,5 V au ralenti jusqu’à 4,5 V à pleins gaz).
• Signal secondaire (pointillés rouges): La tension chute en même temps dans la même proportion (de 4,5 V au ralenti jusqu’à 0,5 V à pleins gaz).

La somme constante des deux signaux (5 V) permet un contrôle de plausibilité fiable pour détecter les erreurs ou les déviations.

Capteur A (linéaire) (bleu)

Capteur B (inverse) (rouge)
