Przepustnice

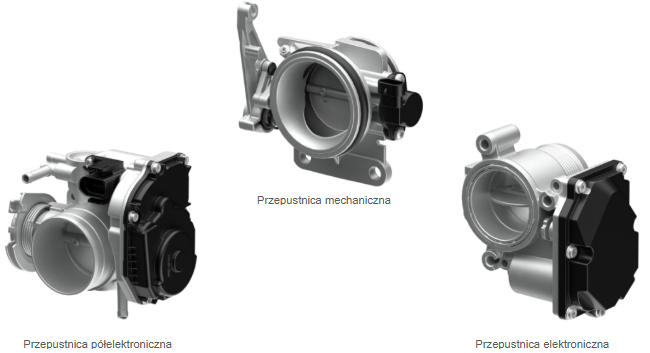

Zadanie i zapotrzebowanie

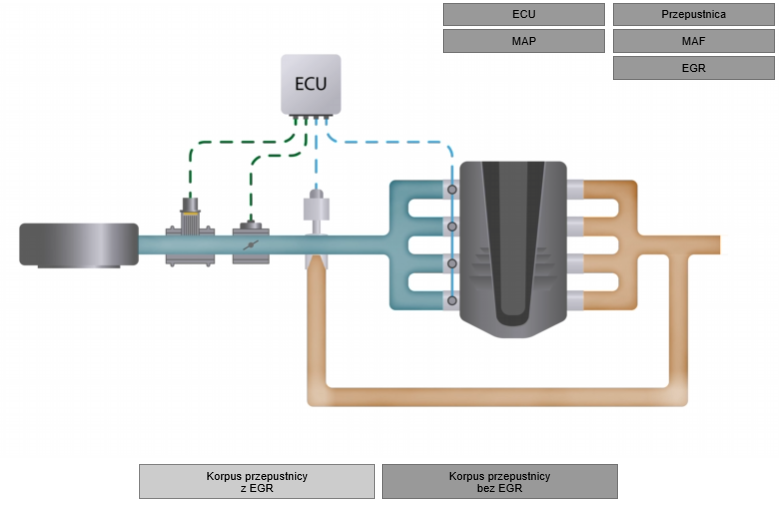

Przepustnica znajduje się w układzie dolotowym silnika spalinowego i kontroluje przepływ powietrza dostającego się do silnika.

Zapotrzebowanie i obszary zastosowania

Przepustnica odpowiada za regulację dopływu powietrza do silnika spalinowego.

W zależności od koncepcji silnika służy ona różnym celom.

Przegląd systemu i funkcje

Przepustnica ma trzy główne stany, z których każdy odpowiada konkretnemu scenariuszowi pracy układu dolotowego silnika. Te stany regulują dopływ powietrza i wpływają na osiągi silnika, zużycie paliwa i emisję spalin. Oto główne stany:

Przejścia między stanami

• Nowoczesne przepustnice, zwłaszcza systemy przepustnic elektronicznych (ETC), płynnie dostosowują się do tych stanów na podstawie danych z czujników (np. położenia pedału gazu, obciążenia silnika i prędkości).
• Te przejścia mają kluczowe znaczenie dla właściwości jezdnych, kontroli emisji spalin i reakcji silnika.

Każdy element odgrywa istotną rolę w działaniu silnika, a usterki w przepustnicy mogą prowadzić do słabej wydajności lub problemów z prowadzeniem pojazdu.

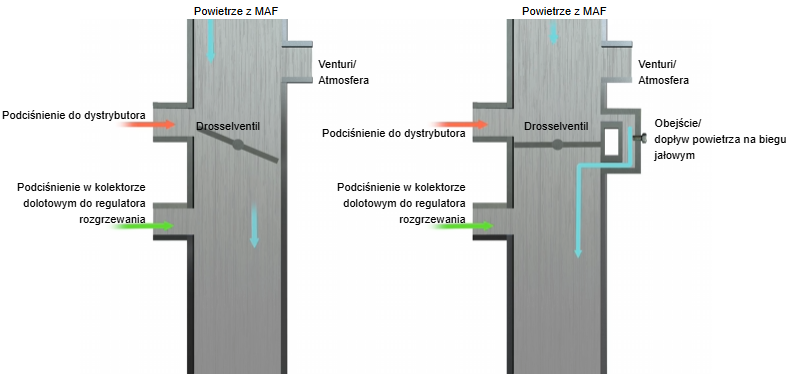

Stan biegu jałowego

Pierwszy podstawowy stan przepustnicy: Stan biegu jałowego

1. Przepustnica zamknięta (stan biegu jałowego)

• Opis:
  • Płyta przepustnicy jest prawie zamknięta, co pozwala na minimalny przepływ powietrza do kolektora dolotowego.
  • Ta pozycja jest typowa, gdy silnik pracuje na biegu jałowym lub zwalnia.
• Cel:
  • Utrzymuje niewielki przepływ powietrza, aby podtrzymać spalanie na biegu jałowym.
  • Mechanizmy regulacji przepływu powietrza na biegu jałowym lub obejścia przepustnicy mogą regulować przepływ powietrza w celu stabilizacji pracy silnika.
• Kluczowe właściwości: :
  • Wysokie podciśnienie (niskie ciśnienie) za płytką przepustnicy.
  • Minimalny wtrysk paliwa, zoptymalizowany pod kątem utrzymania prędkości obrotowej na biegu jałowym.

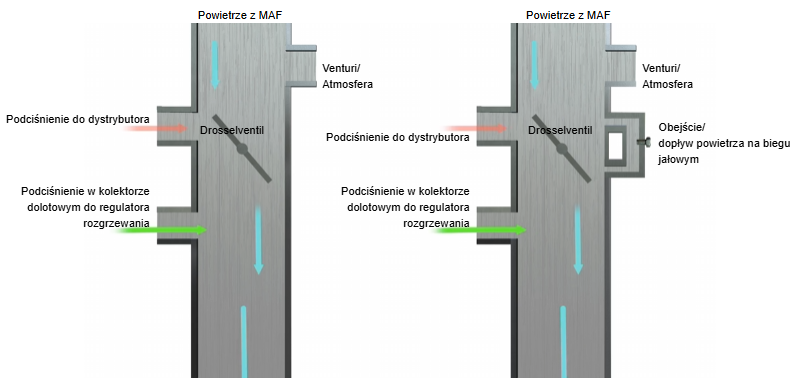

Stan częściowego obciążenia

Drugi podstawowy stan przepustnicy: Stan częściowego obciążenia

2. Przepustnica częściowo otwarta (stan częściowego obciążenia)

• Opis:
  • Als Reaktion auf die Eingaben des Fahrers (mäßiger Druck auf das Gaspedal) wird die Drosselklappe teilweise geöffnet.
  • Ten stan jest powszechny podczas normalnej jazdy i podróży.
• Cel:
  • Zapewnia kontrolowaną ilość powietrza, aby zrównoważyć moc i wydajność.
  • Umożliwia umiarkowane wtryskiwanie paliwa w celu zaspokojenia zapotrzebowania na moc.
• Kluczowe właściwości:
  • Umiarkowane podciśnienie w kolektorze dolotowym.
  • Przepływ powietrza wzrasta proporcjonalnie do otwarcia przepustnicy.

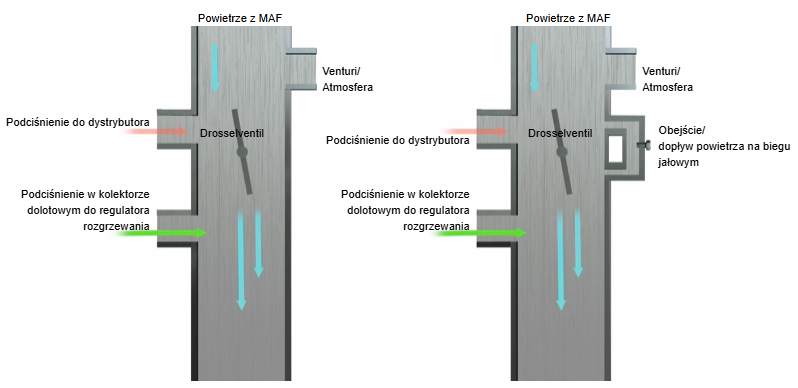

Przepustnica całkowicie otwarta

Trzeci podstawowy stan przepustnicy: Przepustnica szeroko otwarta

3. Przepustnica całkowicie otwarta (Przepustnica szeroko otwarta)

• Opis:
  • Płytka przepustnicy jest całkowicie otwarta, umożliwiając maksymalny przepływ powietrza do kolektora dolotowego.
  • Stan ten występuje podczas gwałtownego przyspieszania lub jazdy z dużą prędkością.
• Cel:
  • Maksymalizuje moc wyjściową, umożliwiając silnikowi zasysanie jak największej ilości powietrza.
  • Odpowiada zwiększonemu wtryskowi paliwa i maksymalnej wydajności silnika.
• Kluczowe właściwości:
  • Ciśnienie w kolektorze dolotowym zbliża się do ciśnienia atmosferycznego (minimalne podciśnienie).
  • Duży przepływ powietrza zapewnia maksymalną moc silnika.

Zapłon

Podciśnienie dla zapłonu jest zazwyczaj pobierane między przepustnicą a silnikiem w kolektorze dolotowym. Oznacza to, że gdy przepustnica jest zamknięta, tj. podczas pracy na biegu jałowym lub przy niskich obrotach, powietrze zasysane przez silnik nie może swobodnie przepływać i powstaje wysokie podciśnienie.

Rozdzielacz zapłonu z podwójną membraną – przegląd

• Funkcja:
  • Łączy regulację odśrodkową, wczesną i późną regulację zapłonu.
• Zalety:
  • Późny zapłon na biegu jałowym zmniejsza emisję spalin dzięki pełniejszemu spalaniu.
  • Optymalizacja pracy na biegu jałowym, przy częściowym obciążeniu i pełnym obciążeniu.

1. Bieg jałowy (brak obciążenia):

Wysokie ciśnienie → późna regulacja.

2. Częściowe obciążenie (do 1/4 otwarcia przepustnicy):

Wczesna regulacja spowodowana wysokim ciśnieniem w gaźniku.

3. Pełne obciążenie:

Obie membrany w pozycji spoczynkowej → Aktywna jest tylko regulacja odśrodkowa.

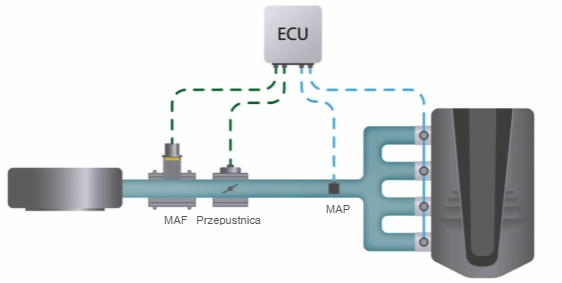

Ciśnienie powietrza przed i za przepustnicą (współdziałanie MAF MAP)

Interakcja ciśnienia powietrza przed i za przepustnicą ma kluczowe znaczenie dla regulacji dopływu powietrza do silnika. Dwa ważne czujniki, masowego przepływu powietrza (MAF) i absolutnego ciśnienia w kolektorze dolotowym (MAP) , rejestrują tutaj kluczowe dane:

Różnice ciśnień i typowe wartości:

• Bieg jałowy:
  • Przed przepustnicą: ciśnienie atmosferyczne (~1013 mbar).
  • Za przepustnicą: silne podciśnienie (~300–400 mbar).
• Częściowe obciążenie:
  • Przed przepustnicą: ciśnienie atmosferyczne.
  • Za przepustnicą: Umiarkowane podciśnienie (~600–800 mbar).
• pełne obciążenie:
  • Przed przepustnicą: ciśnienie atmosferyczne.
  • Za przepustnicą: Prawie atmosferyczne (~950–1000 mbar).

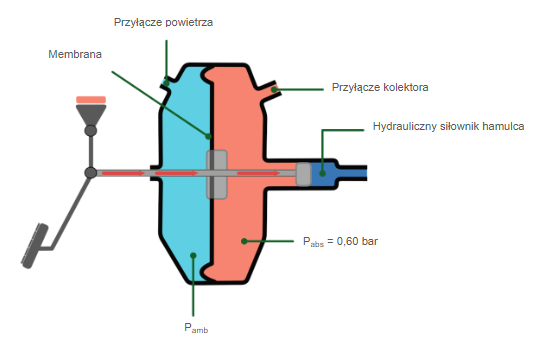

Wspomaganie hamulców

Przepustnica odgrywa ważną rolę w układzie wspomagania hamulców, ponieważ wykorzystuje podciśnienie w układzie dolotowym silnika.

Gdy przepustnica jest częściowo zamknięta, w układzie dolotowym powstaje podciśnienie, które jest niezbędne do działania wspomagania hamulców. Podciśnienie to służy do zwiększenia siły hamowania i ułatwienia kierowcy procesu hamowania.

Wspomaganie hamulców podciśnieniowe

• Zastosowanie:
  • Zainstalowane w większości układów hamulcowych samochodów.
• Funkcjonalność:
  • Wykorzystuje podciśnienie do zwiększenia siły hamowania.
  • Źródło podciśnienia:
    • Silnik benzynowy: Kanał dolotowy w kolektorze dolotowym.
    • Silnik wysokoprężny: Pompa próżniowa (0,5–0,9 bar).

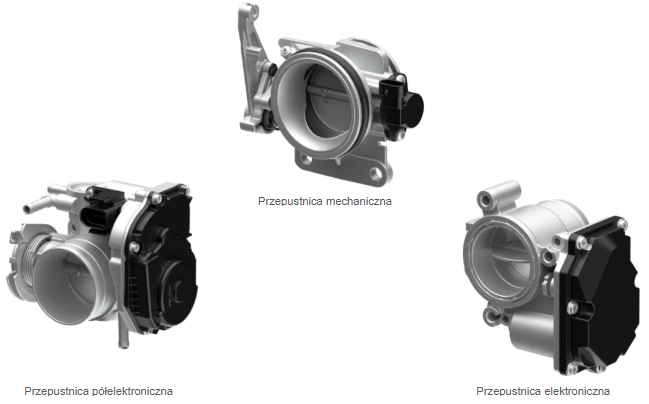

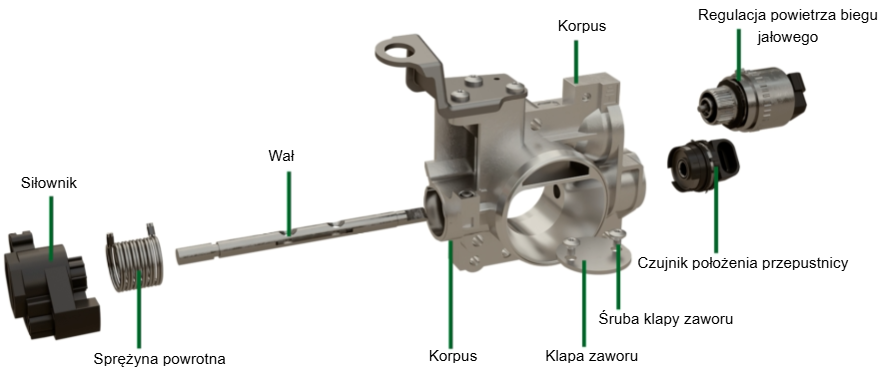

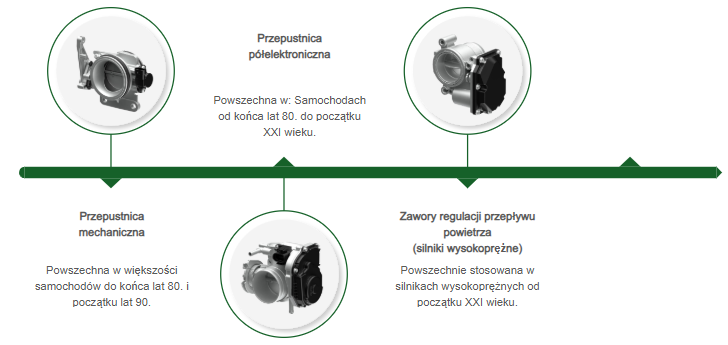

Przepustnica mechaniczna - Konstrukcja i funkcja

Przepustnica jest mechanicznie połączona z pedałem gazu i obsługiwana za pomocą linki.

• Pozycja przepustnicy jest przekazywana do jednostki sterującej za pomocą sygnału elektronicznego.

Przyspieszenie jest kontrolowane za pomocą pedału gazu, który jest połączony z przepustnicą za pomocą linki Bowdena.

• Steruje to klapą w przepustnicy i umożliwia przepływ wymaganej ilości powietrza.

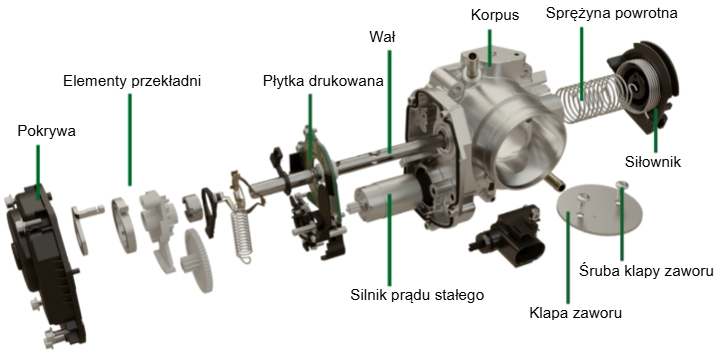

Przepustnica półelektroniczna - Konstrukcja i funkcja

W przypadku elektromechanicznej przepustnicy pozycja klapy przepustnicy jest nadal regulowana mechanicznie za pomocą linki Bowdena.

• Pozycja przepustnicy jest przekazywana do jednostki sterującej za pomocą sygnału elektronicznego.
• Po zsynchronizowaniu wszystkich parametrów różnych czujników w jednostce sterującej, precyzyjna regulacja jest przeprowadzana przez silnik pozycjonujący na zaworze dławiącym!

W przypadku elektromechanicznej przepustnicy pozycja klapy przepustnicy jest nadal regulowana mechanicznie za pomocą linki Bowdena.

• Pozycja przepustnicy jest przekazywana do jednostki sterującej za pomocą sygnału elektronicznego.
• Po zsynchronizowaniu wszystkich parametrów różnych czujników w jednostce sterującej, precyzyjna regulacja jest przeprowadzana przez silnik pozycjonujący na zaworze dławiącym!

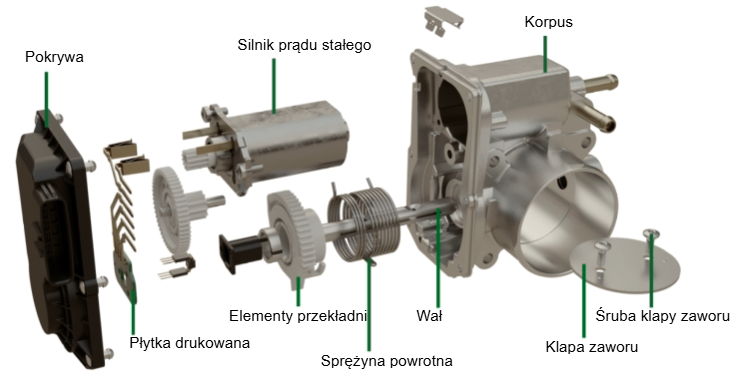

Przepustnica elektroniczna - Konstrukcja i funkcja

W przypadku przepustnicy elektronicznej nie ma mechanicznego połączenia z pedałem przyspieszenia. Zamiast tego żądanie jazdy jest wykrywane przez elektroniczny pedał gazu.

• System zarządzania silnikiem nieustannie porównuje ten sygnał z danymi z czujników silnika, aby obliczyć optymalną pozycję przepustnicy.
• Elektroniczna przepustnica jest sterowana wyłącznie przez serwomotor, który jest aktywowany przez układ sterowania silnikiem za pomocą sygnału sterującego.

W przypadku przepustnicy elektronicznej nie ma mechanicznego połączenia z pedałem przyspieszenia. Zamiast tego żądanie jazdy jest wykrywane przez elektroniczny pedał gazu.

• System zarządzania silnikiem nieustannie porównuje ten sygnał z danymi z czujników silnika, aby obliczyć optymalną pozycję przepustnicy.
• Elektroniczna przepustnica jest sterowana wyłącznie przez serwomotor, który jest aktywowany przez układ sterowania silnikiem za pomocą sygnału sterującego.

Przepustnica z zaworami regulacji przepływu powietrza (silnik wysokoprężny) - Konstrukcja i funkcja

W silnikach wysokoprężnych przepustnice są określane jako zawory regulacji powietrza, które są dostępne z wbudowaną elektroniką sterującą lub bez niej.

• Wykorzystują silnik elektryczny do dławienia powietrza dolotowego w celu precyzyjnej kontroli recyrkulacji spalin i zapobiegania uciążliwym wibracjom podczas wyłączania silnika.

Wskazówki dotyczące instalacji - Przepustnica

1. Sprawdź położenie przepustnicy w książce serwisowej pojazdu (różni producenci stosują różne miejsca montażu i konstrukcje przepustnicy)
2. Silnik powinien być zimny
3. Otwórz maskę
4. Odłącz elementy dołączone do przepustnicy
5. Odłącz złącze / odczep linkę Bowdena
6. Odkręć przepustnicę
7. Ostrzeżenie! Uważaj, aby nie dopuścić do przedostania się jakichkolwiek zanieczyszczeń do otwartego układu dolotowego
8. Przykręć nową przepustnicę w miejsce starej (wymień uszczelkę!)
9. Podłącz złącze / przyczep linkę Bowdena
10. Ponownie podłącz elementy dołączone do przepustnicy
11. Zamknij maskę
12. Jeśli to możliwe, ponownie zaprogramuj przepustnicę za pomocą urządzenia diagnostycznego!

Usterki

Oznaki zabrudzenia/zanieczyszczenia lub uszkodzenia przepustnicy:

1. Silnik nie uruchamia się lub pracuje nierównomiernie.
2. Ograniczona moc silnika.
3. Problemy z pracą na biegu jałowym (np. wahania lub niestabilna praca na biegu jałowym, opóźnione zmniejszenie prędkości obrotowej silnika).
4. Zapaliła się kontrolka ostrzegawcza „Usterka silnika” (Check Engine).
5. Problemy z reakcją na gaz.
6. Wyższe zużycie paliwa

Przyczyny mechaniczne

• Osady i zanieczyszczenia
  • Na przepustnicy mogą gromadzić się olej, brud lub sadza, zwłaszcza w pojazdach wyposażonych w układ recyrkulacji spalin (EGR) lub układ mgły olejowej.
  • Konsekwencja: Klapa nie porusza się już swobodnie, co prowadzi do problemów z pracą na biegu jałowym lub nieprecyzyjną reakcją przepustnicy.
• Zużycie
  • Po dłuższym okresie eksploatacji części mechaniczne, takie jak oś lub dźwignia sterująca przepustnicą, mogą ulec zużyciu.
  • Konsekwencja: Niedokładna kontrola lub blokada.
• Blokada
  • Przedmioty lub uszkodzenia w kolektorze dolotowym mogą blokować ruch klapy.
  • Konsekwencja: Usterka silnika i utrata mocy.

Przyczyny elektryczne

• Wadliwe czujniki położenia przepustnicy
  • Przepustnica współpracuje z czujnikami (TPS – czujniki położenia przepustnicy), które monitorują położenie i kąt otwarcia. Usterka prowadzi do błędnej interpretacji przez jednostkę sterującą.
  • Konsekwencja: Nieprawidłowości w działaniu przepustnicy.
• Usterki siłownika
  • Silnik elektryczny, który otwiera i zamyka przepustnicę, może ulec awarii z powodu przegrzania lub zużycia.
  • Konsekwencja: Brak możliwości sterowania klapą.
• Problemy z kablami i połączeniami
  • Zardzewiałe, luźne lub uszkodzone przewody między przepustnicą a jednostką sterującą mogą powodować utratę sygnału.
  • Konsekwencja: Przerwana komunikacja i kody błędów.

Problemy z oprogramowaniem

• Brak kalibracji
  • Po wymianie akumulatora lub naprawie często konieczne jest ponowne zaprogramowanie przepustnicy. W przeciwnym razie będzie działać niedokładnie.
  • Konsekwencja: Nierówna praca silnika na biegu jałowym lub słaba reakcja na gaz.
• Błąd w jednostce sterującej (ECU)
  • Błąd oprogramowania w jednostce sterującej silnika może spowodować nieprawidłowe sterowanie przepustnicą.
  • Konsekwencja: Nieregularne działanie lub całkowita awaria.

Rozwiązywanie problemów

Uszkodzenie przepustnicy może mieć różne przyczyny natury mechanicznej, elektrycznej lub programowej. Oto zalecane środki:

1. Odczytaj kod błędu: Aby ustalić dokładne kody błędów, można użyć urządzenia diagnostycznego OBD-II.
2. Wyczyść przepustnicę: Osady mogą powodować problemy mechaniczne.
3. Sprawdź połączenia: Sprawdź, czy kable i połączenia wtykowe nie są skorodowane lub uszkodzone.
4. Programowanie oprogramowania: Po naprawie może być konieczna ponowna kalibracja przepustnicy.
5. Autoryzowany warsztat: Jeśli nie można znaleźć przyczyny, zaleca się wizytę w warsztacie.

Sygnał

Sygnał zaworu przepustnicy ma kluczowe znaczenie dla precyzyjnej regulacji dopływu powietrza do silnika. Jest generowany i monitorowany przez czujniki i elementy wykonawcze zintegrowane z przepustnicą.

Potencjometr przepustnicy jest ważnym elementem układu wtryskowego w nowoczesnych pojazdach. Mierzy położenie przepustnicy, która reguluje przepływ powietrza do silnika. Potencjometr wysyła sygnał elektryczny do jednostki sterującej silnika, która wykorzystuje te informacje do optymalnego sterowania mieszanką paliwowo-powietrzną. Zapewnia to wydajne spalanie i lepszą wydajność silnika. Jeśli potencjometr jest uszkodzony, może to prowadzić do problemów, takich jak utrata mocy lub nierównomierna praca silnika.

Funkcja:

Potencjometr przepustnicy z sygnałem przeciwnym dostarcza dwa napięcia:

• Sygnał główny: Napięcie wzrasta proporcjonalnie do otwarcia przepustnicy.
• Sygnał dodatkowy: Napięcie spada proporcjonalnie do otwarcia przepustnicy (w przeciwnym kierunku).

Normalne wartości sygnału:

• Pozycja klapy przepustnicy:
  • Zamknięta: ok. 0,5 V (5–10% maksymalnego otwarcia).
  • Pozycja na biegu jałowym: ok. 10–15%.
  • Pełne otwarcie: 4,5 V (90–100% maksymalnego otwarcia).
• Odchylenia:
  • Odchylenie między czujnikiem A a czujnikiem B powoduje wyświetlenie kodów błędów (np. P2135).

Wykres sygnału

Schemat sygnału przedstawia potencjometr przepustnicy z sygnałem przeciwnym:

• Sygnał podstawowy (niebieski): Napięcie wzrasta proporcjonalnie do otwarcia przepustnicy (np. od 0,5 V na biegu jałowym do 4,5 V przy pełnym otwarciu przepustnicy).
• Sygnał dodatkowy (‘czerwony przerywany’): Napięcie spada w tym samym czasie w tej samej proporcji (od 4,5 V na biegu jałowym do 0,5 V przy pełnym otwarciu przepustnicy).

Stała suma obu sygnałów (5 V) umożliwia niezawodną kontrolę wiarygodności w celu wykrycia błędów lub odchyleń.

Czujnik A (liniowy) (niebieski)

Czujnik B (odwrotny) (czerwony)
